지도상의 목표지점 찾아가기

지도상의 목표지점 찾아가기

지도상에서의 목표지점 찾아가기는 지도상의 나의 위치(A지점)에서 지도상에 있는 목표지점(B지점)을 찾아 가는 방법이다.
즉 나의 위치(A지점)은 알고 있지만 목표지점(B지점)은 어느방향으로 가야하는가를 알아내는 것이다.
이 방법은 먼저 지도상에서 나의 위치(A지점)와 목표지점(B지점) 간의 방위각을 측정하고, 실제 현장에서 측정된 방위각으로 진행하여 목표지점(B지점)를 찾아가는 것이다.

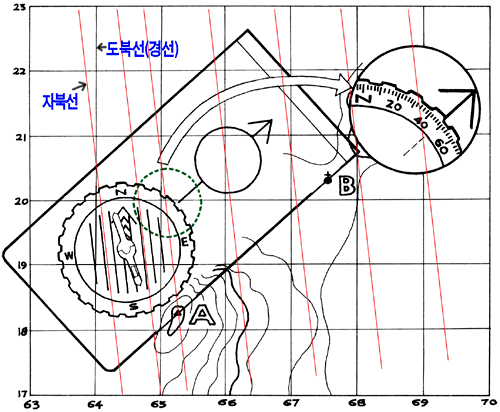

(1) 지도상의 방위각 측정

① 지도상에서 현재 나의 위치와 가고자하는 목표지점을 찾는다. (A, B지점)
② 나침반의 우변(또는 좌변)을 현재 위치(A지점)에서 B지점에 맞춘다. 이때 반드시 진행선의 화살표(나침반 가운데 큰 화살표)방향이 B지점방향으로 되게 나침반을 위치해야 한다.
③ 나침반의 다이얼을 돌려 다이얼원 안에 있는 북방지시화살표(또는 보조지시선)와 미리 그어놓은 자북선(빨간선)과 일치(또는 평행)되게 한다. 이때 북방지시화살표의 화살표 방향이 자북선의 북쪽으로 향하게 해야 한다.
④ 나침반의 진행선(눈금테)에 나타난 다이얼의 숫자가 현재 위치(A)에서 목적지(B)의 방위각이다. 즉 현재위치로 부터 B지점은 자북을 기준으로 시계방향으로 48˚만큼 돌아간 방향에 위치하고 있다.

만약 자북선을 미리 그어놓지 않은 상태라면 도북선을 기준으로 방위각을 측정한 다음, 도자각(도북과 자북의 편차)을 측정된 방위각에 더해주면 자북선 기준 방위각이 된다.

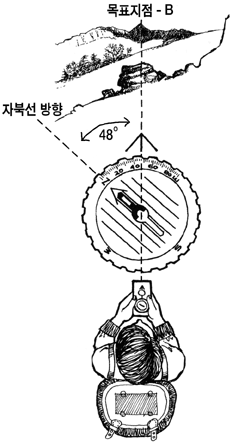

(2) 현장에서의 방위각 진행

이렇게 지도상에서 측정된 방위각은 '지도상의 xx봉은 실제 어느 방향에 있나?' '지도상의 B지점으로 가려면 실제 어느 방향으로 가야 하나?'등에 이용된다. 즉, 측정된 지도상의 방위각 방향을 현장에서 찾아내는 것이다. 이것이 현장에서의 방위각 진행이다.

① 지도상에서 측정된 방위각만큼 다이얼을 돌려 눈금테에 맞춘다. 바로 측정한 상태라면 돌릴 필요가 없이 맞추어져 있을 것이다.
② 나침반을 왼손에 들고 가슴의 중앙 앞부분에 위치한 다음, 북방지시화살표 (또는 보조선)와 빨간자침(북침)이 일치하도록 몸을 돌린다.
③ 나침반의 진행선방향이 지도에서 측정한 목표지점의 방향이며, 북방지시화 살표와 북침을 일치시킨 상태로 진행하면 목표지점에 도달한다.
